SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE MOBILE - TETTO CALDO 3a2_BPP
SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPP APPLICATO A TOTALE ADERENZA
SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE MOBILE - TETTO CALDO 3a2_BPP

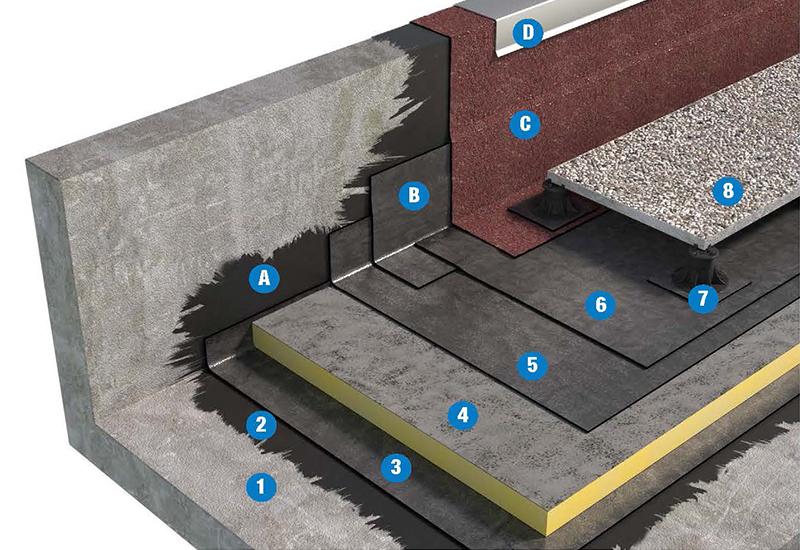

| - | SOLUZIONE DOPPIO STRATO | ||
|---|---|---|---|
| SISTEMA BASE | SISTEMA OTTIMALE | ||
| Strato di pavimentazione | Quadrotti prefabbricati | ||
| Elemento di protezione | Fazzoletti di membrana bituminosa | ||
| Elemento di tenuta 2° strato | |||
| Elemento di tenuta 1° strato | |||
| Elemento termoisolante | |||
| Strato di controllo del vapore | Se previsto da calcolo termoigrometrico | ||
| Strato di imprimitura | |||
| Pendenza | 1,5% ≤ P ≤ 5% | ||
descrizione
ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.
STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.
STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti. La verifica termoigrometrica del sistema prescelto puo essere verificata mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP. Per un maggior approfondimento consultare il fascicolo “Strati del controllo del vapore”.
Elementi normalmente impiegabili:
• Membrana BPE: NOVALL-I
ELEMENTO TERMOISOLANTE
• Lastre in poliuretano EFYOS PU-B rivestite sulla faccia superiore in velovetro bitumato e su quella inferiore con velovetro mineralizzato, con resistenza alla compressione 150 kPa (UNI EN 826).
• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua.
• Posa o in semiaderenza con COLTACK EVOLUTION su NOVALL-I o a fissaggio meccanico.
ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale.
La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza al termoisolante mediante rinvenimento a fiamma di gas propano.
Secondo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale.
L’armatura e particolarmente resistente ai carichi statici, dinamici ed al punzonamento. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.
ELEMENTO DI PROTEZIONE
Fazzoletti di membrana bituminosa posti sotto i sostegni dei quadrotti prefabbricati di pavimentazione.
STRATO DI PAVIMENTAZIONE
Pavimentazione galleggiante realizzata con quadrotti prefabbricati alloggiata su supporti plastici opportunamente distanziati dalla superficie verticale.
Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
