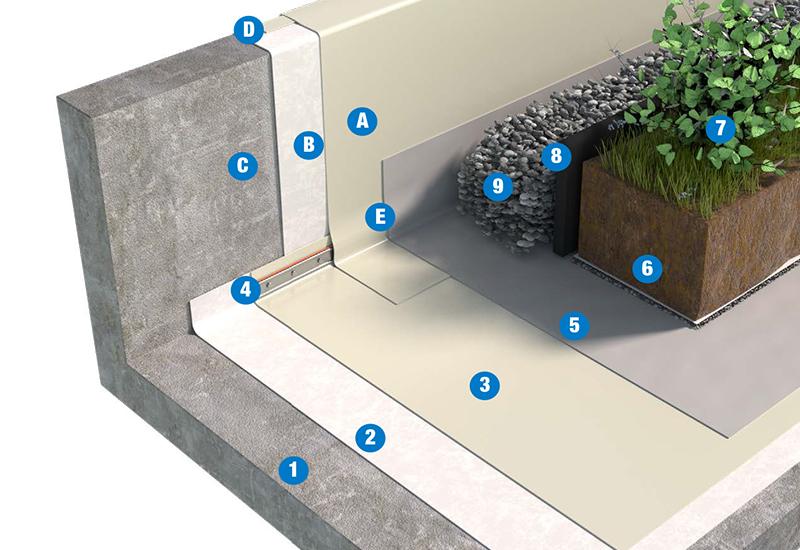

SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE INTENSIVO - TETTO FREDDO 3d1_TPO
SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN TPO APPLICATO A TOTALE INDIPENDENZA
SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE INTENSIVO - TETTO FREDDO 3d1_TPO
| - | |||
| SISTEMA BASE | SISTEMA OTTIMALE | SISTEMA RINFORZATO | |
| Strato di zavorramento | Tetto verde intensivo | ||
| Strato di protezione | |||
| Elemento di tenuta | 1,5 mm | 1,8 mm | 2,0 mm |
| Strato di regolarizzazione | GEOLAND HT ≥ 400 g/m2 | ||
| Pendenze | 1,5% ≤ P ≤ 5% | ||
descrizione
ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura.
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%. N.B.: e necessario effettuare una verifica statica della struttura di copertura da parte di un tecnico abilitato che tenga in considerazione il carico permanente del sistema a giardino pensile in condizioni di saturazione d’acqua. Tale verifica dovra essere effettuata preliminarmente alla posa del sistema a giardino pensile.
STRATO DI REGOLARIZZAZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarita dell’elemento portante.
ELEMENTO DI TENUTA
Membrana sintetica in TPO/FPO FLAGON EP/PV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti.
Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.
Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.
STRATO DI PROTEZIONE
• Membrana protettiva antipunzonamento FLAGON TS costituita da un film di PVC spalmato omogeneo, accoppiato a feltro non tessuto da 120 g/m2 spessore totale 1,4 mm. I rotoli contigui dovranno essere tra di loro saldati sulle cimose cosi da costituire uno strato protettivo continuo.
• In alternativa geotessile in PP GEOLAND HT di grammatura pari a 500 g/m2 e film di LDPE VAPOR FLAG di spessore pari a 0,30 mm. (consigliato in caso di realizzazione di massetti di protezione in cls. fibrorinforzato). N.B. Al fine di evitare danneggiamenti all’elemento di tenuta durante la fase di realizzazione del sistema a tetto verde intensivo, e consigliato stendere una cappetta cementizia fibrorinforzata al di sopra dello strato di protezione.
SISTEMA A TETTO VERDE INTENSIVO
Realizzazione di sistema a tetto verde intensivo mediante pacchetto descritto nella normativa di riferimento UNI 11235 (elemento o strato drenante, elemento filtrante, strato colturale). Prevedere sempre geodreno di protezione.
Normativa di riferimento
- UNI 11235: Istruzioni per la progettazione, l’esecuzione, il controllo e la manutenzione di copertrure a verde.
