SISTEMA DI COPERTURA COOL ROOF A VISTA - TETTO CALDO 1a2_BPP
Sistema impermeabile con elemento di tenuta in BPP applicato a totale aderenza.

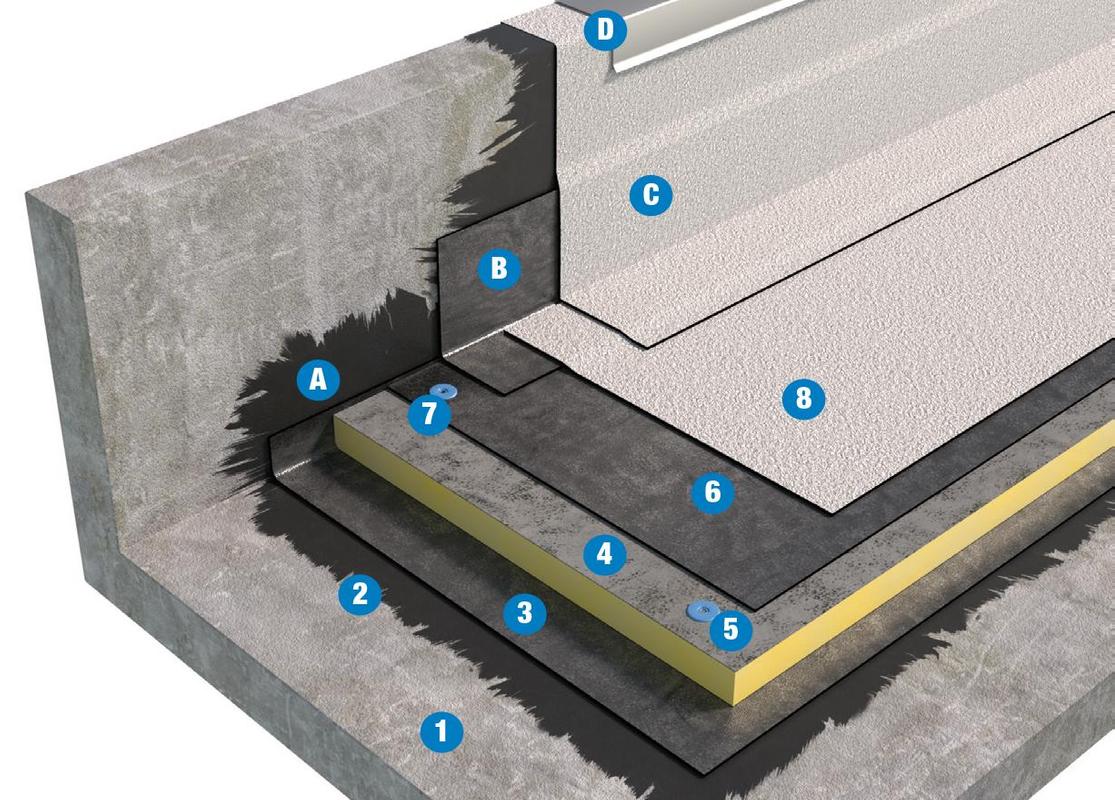

SISTEMA DI COPERTURA COOL ROOF A VISTA - TETTO CALDO
| Sistema Base | Sistema ottimale | ||
|---|---|---|---|
| Elemento di tenuta 2° strato | NOVATOP REFLECTA | ||
| Elemento di tenuta 1° strato | |||
| Elemento termoisolante | |||
| Strato di imprimitura | |||
| Pendenza | |||
descrizione
ELEMENTO PORTANTE
Il piano di posa dovrà essere:
1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%
STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente
a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua, idonei per bloccare la polverosità del supporto.
STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti. La veri ca termoigrometrica del sistema prescelto può essere veri cata mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP. Per un maggiore approfondimento consultare il fascicolo “Strati di controllo del vapore”.
Elementi normalmente impiegabili: • Membrana BPE: NOVALL-I.
ELEMENTO TERMOISOLANTE
Elementi normalmente impiegabili:
• Lastre in poliuretano EFYOS PU-B rivestite sulla faccia superiore in velovetro bitumato e su quella inferiore in velovetro mineralizzato con resistenza alla compressione 150 kPa (UNI EN 826)
• In alternativa, lastre in polistirene espanso sinterizzato STIROBIT EPS con all’estradosso membrana in bitume polimero armata TNT di poliestere
• La super cie nale costituita dai vari pannelli deve risultare complanare al ne di evitare zone di ristagno d’acqua
• Posa a ssaggio meccanico mediante idonei sistemi per supporti in cls.
• Il vincolo meccanico sul piano dovrà essere eseguito con apposito schema di ssaggio sviluppato secondo vigente norma UNI EN 1991-1-4.
ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da lo continuo ad alta grammatura, rinforzata con bre di vetro che conferiscono elevata stabilità dimensionale.
La faccia superiore è rivestita con sabbia amorfa antiadesiva e quella inferiore con lm poliole nico termofusibile. Posa in opera in totale aderenza al termoisolante mediante rinvenimento a amma
di gas propano.
Si consiglia di integrare il vincolo del primo strato con ssaggi meccanici posti sulle zone d’angolo (4/m2) e sulla prima fascia perimetrale (2/m2).
Secondo strato
Membrana bitume-polimero-plastomero (BPP) EUROSTAR REFLECTA, armata con tripla armatura composita in non tessuto di poliestere da lo continuo ad alta grammatura, rinforzata con bre di vetro
che conferiscono eccellente stabilità dimensionale
e caratteristiche isotrope. In alternativa membrana bitume-polimero-plastomero (BPP) NOVATOP REFLECTA, armata in non tessuto di poliestere da lo continuo ad alta grammatura, rinforzata con bre di vetro che conferiscono elevata stabilità dimensionale. La faccia superiore di entrambi i prodotti è autoprotetta con speciali scaglie di ardesia bianca che conferiscono alle membrane un elevato indice di rilfettanza solare (SRI).
La faccia inferiore è rivestita con lm poliole nico termofusibile.
Posa in opera in totale aderenza al primo strato mediante rinvenimento a amma di gas propano.
Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
