Impermeabilizzare i tunnel di una metropolitana
Soprema: soluzioni avanzate per l’ingegneria civile
La linea 4 della metropolitana di Milano, conosciuta anche come Linea Blu, è stata progettata per collegare l'aeroporto di Linate con il confine esterno della città, estendendosi successivamente verso la zona Sud-Ovest di Milano. Oltre a collegare l'aeroporto e le stazioni ferroviarie suburbane, la M4 s’interseca anche con le linee M1 e M2 della metropolitana di Milano, garantendo un sistema di trasporto integrato per i cittadini.
Località
Milano - Italia
Committente
Comune di Milano - M4 SpA
Progetto
MBE Ingegneria Strutturale
Superficie impermeabilizzata
mq. 203.000
Soluzione impermeabilizzante
Membrana Sintetica in PVC-P
Prodotti
Lavori di costruzione
I lavori per la costruzione del tronco Linate Aeroporto - Stazione Forlanini sono iniziati nel 2012, seguiti dalla tratta Stazione Forlanini - Tricolore nel 2015, terminati nel 2019. Dopo un decennio di lavoro, il primo tratto della linea è stato aperto di recente il 26 novembre 2022, mentre si prevede che tutte le 21 stazioni della linea saranno completate entro il 2024. Non solo la recente apertura della mini-tratta Est, che collega l'aeroporto di Linate alla fermata Forlanini Fs, è stata possibile grazie all'utilizzo dei sistemi d'impermeabilizzazione sintetici Soprema, ma questi sistemi hanno garantito la creazione di uno strato impermeabile tra il terreno circostante e molti tunnel dell’intera linea metropolitana.
Per quanto riguarda la tratta S. Cristoforo - Linate, i lavori d’ impermeabilizzazione dei manufatti e delle stazioni sono iniziati nel 2013 e il loro completamento è previsto entro la fine dell'anno corrente. I lavori sono stati suddivisi in tre appalti affidati al consorzio METRO BLU Scarl.
Soluzioni d'impermeabilizzazione utilizzate
Durante la realizzazione delle opere, sono state utilizzate diverse soluzioni d’impermeabilizzazione, in base alla quota della falda che interessava la porzione dell'opera.
Solette di copertura sottofalda impermeabilizzate con membrana in PVC
Sistema di impermeabilizzazione a giunti saldati, a doppio strato, collaudabile e riparabile costituito da: uno strato di compensazione in TNT In polipropilene puro al 100%, agugliato e termocoesionato, da 800 gr/mq; un doppio strato settorizzato in PVC flessibile di spessore 2 mm (II primo liscio e il secondo strutturato) , con compartimentazione secondaria ogni mq. 100 e n. 5 valvole per settore e strato di protezione In TNT da 800 gr/mq accoppiato a film di polietilene di spessore 0,30 mm.
Solette di copertura soprafalda impermeabilizzate con membrana bituminosa
Manto impermeabile del tipo aderente, costituito da un doppio strato di membrane elastomero bituminose sp. 4 mm, armate con supporto in poliestere da 150 gr/mq per un peso totale di 8 kg/mq, compresa imprimitura con primer bituminoso, e strato di protezione superficiale in TNT da 800 gr/mq accoppiato a film di polietilene di spessore 0,30 mm.
Pareti entro parete sottofalda impermeabilizzate con membrana in PVC
Manto Impermeabile del tipo aderente, costituito da un doppio strato di membrane elastomero bituminose sp. 4 mm, armate con supporto in poliestere da 150 gr/mq per un peso totale di 8 kg/mq, compresa imprimitura con "primer" bituminoso, e strato di protezione superficiale in TNT da 800 gr/mq accoppiato a film di polietilene di spessore 0,30 mm.
Compresa formazione dei giunti di compartimentazione mediante profili Water-stop In p.v.c. estruso. Strato di protezione in PVC liscio di spessore 1,8 mm.
Pareti entro parete soprafalda in PVC
Sistema di impermeabilizzazione a giunti saldati, a singolo strato, costituito da uno strato di compensazione in TNT in polipropilene puro al 100%, agugliato e termocoesionato, da 800 gr/mq, uno strato di membrana in PVC flessibile liscia e trasparente di spessore 2mm, e uno strato di protezione In PVC liscio di spessore 1,5 mm.
Soletta di fondo sottofalda in PVC
Sistema di impermeabilizzazione a giunti saldati, a doppio strato, collaudabile e riparabile, orizzontale o Inclinato, costituito da: uno strato di compensazione in TNT In polipropilene puro al 100%, agugliato e termocoesionato, da 800 gr/mq; un doppio strato settorizzato in PVC flessibile di spessore 2 mm (il primo liscio e Il secondo strutturato) con compartimentazione secondaria ogni mq. 100 e n. 5 valvole per settore. Compresa formazione dei giunti di compartimentazione mediante profili Water-stop In p.v.c. estruso e strato finale di protezione in TNT da 800 gr/mq accoppiato a film di polietilene di spessore 0,30.

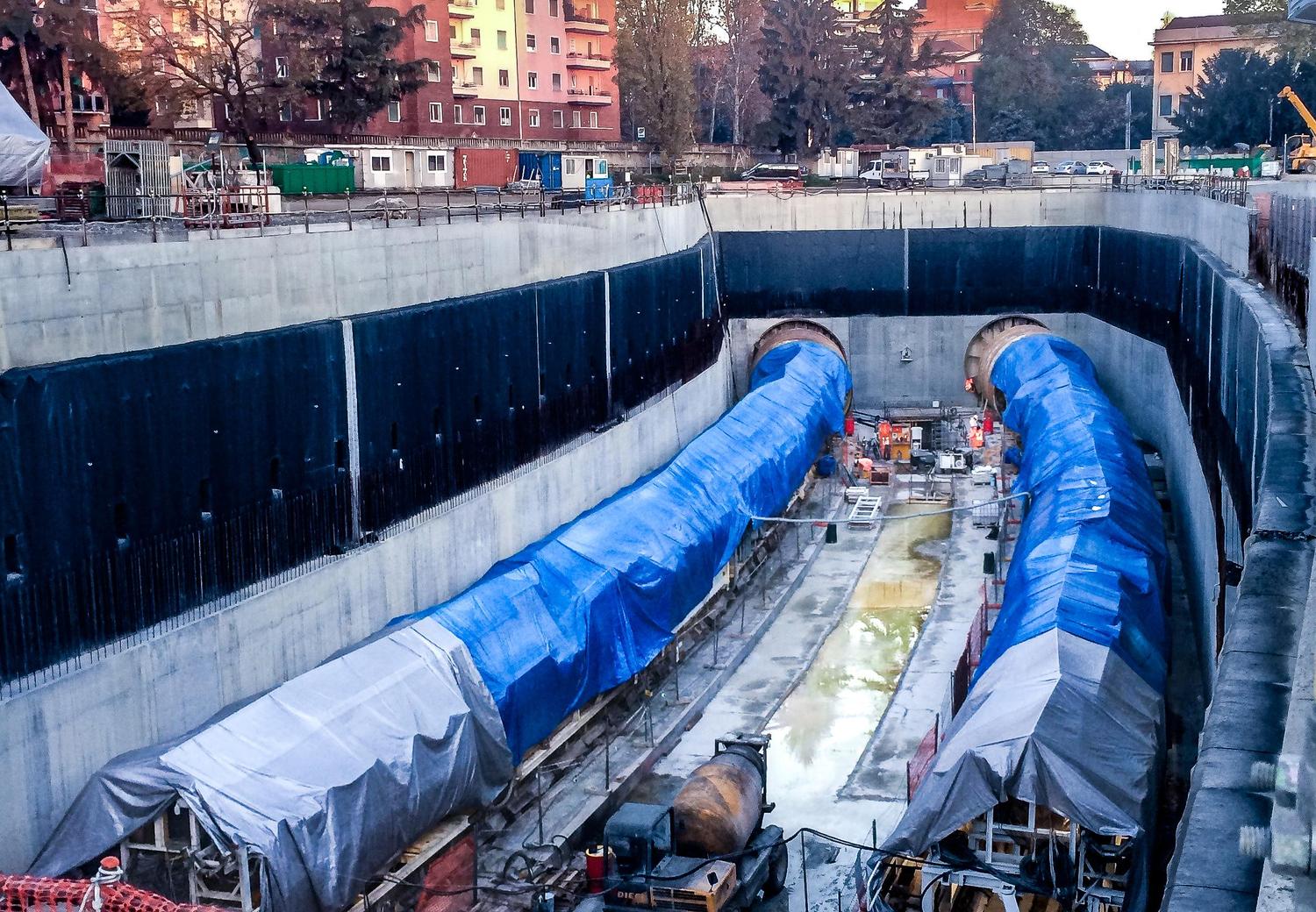

Messa in opera dei sistemi impermeabilizzanti Soprema
L’impermeabilizzazione delle strutture della linea 4 della metropolitana di Milano è stata gestita in modo accurato e mirato, utilizzando soluzioni tecnologiche avanzate con membrane sintetiche e bituminose Soprema.
Le membrane Soprema, applicate secondo tre differenti modalità di messa in opera, garantiscono la protezione dai fenomeni di infiltrazione d'acqua e preservano l'integrità delle strutture del tunnel nel tempo.

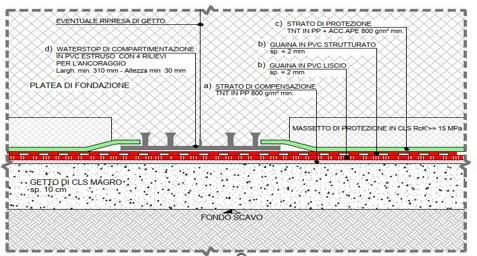

Messa in opera delle platee in falda
Manto impermeabile a doppio strato settorizzato, collaudabile ed iniettabile
a) Strato di compensazione TNT in polipropilene puro al 100% agugliato con esclusione di colle, del peso non minore di 800 g/mq, imputrescibile e resistente ai microrganismi.
I teli devono essere posati a secco e sormontati di circa 10 cm.
b) Manto impermeabile in doppio strato settorizzato collaudabile ed iniettabile, realizzato con due fogli in PVC di 2 mm di spessore minimo ciascuno, di cui uno liscio trasparente e l'altro strutturato signal layer, saldati tra loro per compartimentazione secondaria (valvole e tubi di collaudo minimo quattro per comparto, comparti di circa 100 mc).
c) Strato di protezione TNT in polipropilene puro al 100% agugliato, accoppiato a film di polietilene LDPE di spessore 3 mm e del peso non minore di 800 g/mq, imputrescibile e resistente ai microrganismi.
Teli posati a secco e sormontati di circa 10 cm.
d) Profili waterstop in PVC estruso della larghezza minima di 310 mm, con 4 rilievi per l'ancoraggio di altezza minima 30 mm per formazione compartimentazione primaria, unendolo per termosaldatura al pacchetto impermeabile in PVC a formare comparti con dimensione massime di 250 mq.

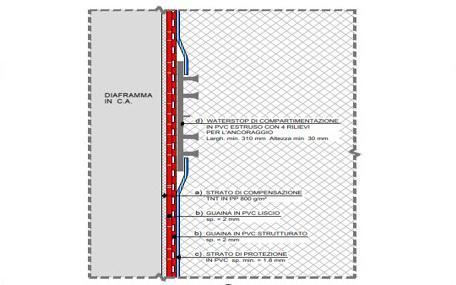

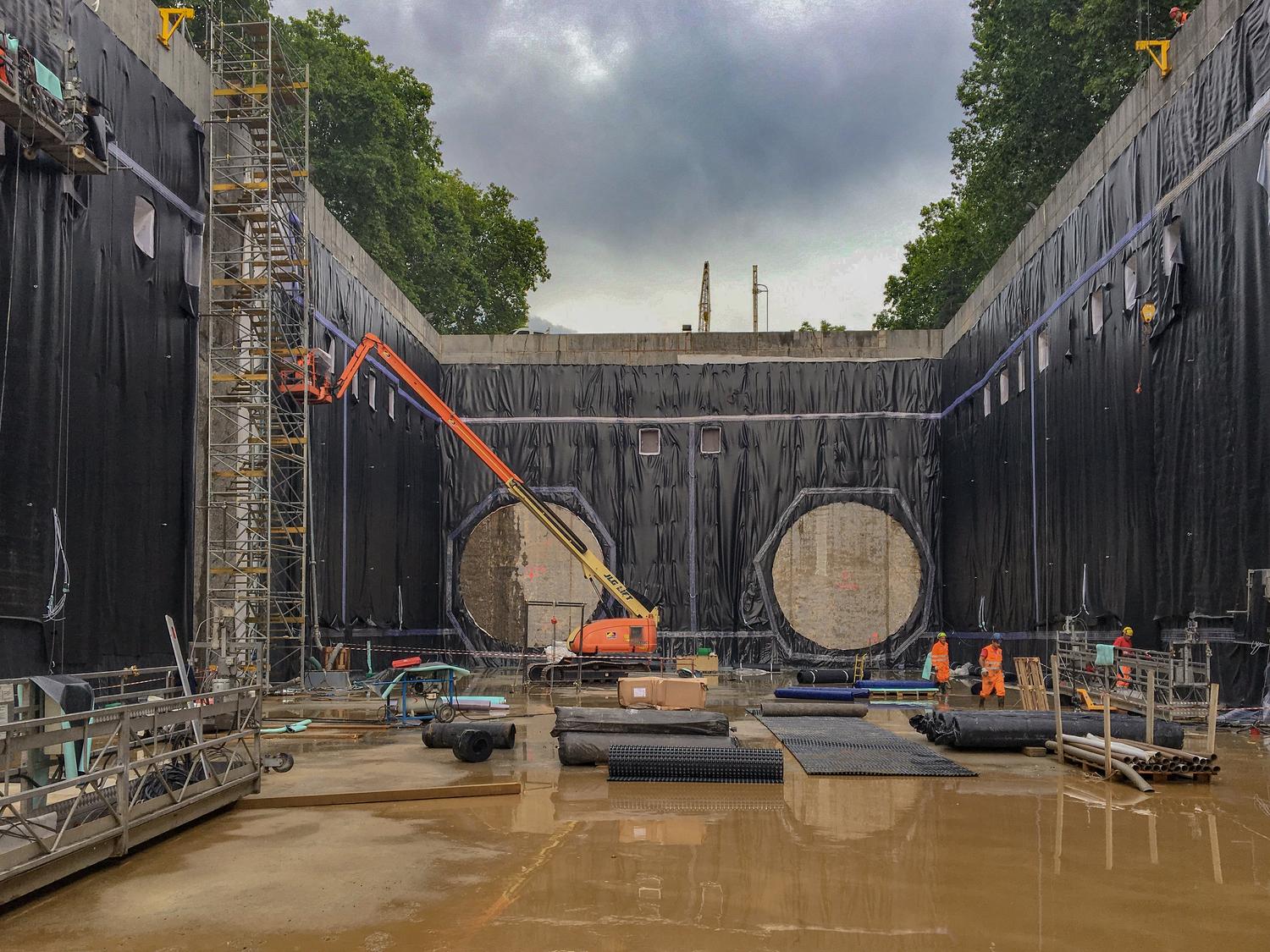

Messa in opera delle pareti in falda
Manto impermeabile a doppio strato settorizzato, collaudabile ed iniettabile
a) Strato di compensazione TNT in polipropilene puro al 100% agugliato con esclusione di colle, del peso non minore di 800 g/mq , imputrescibile e resistente ai microrganismi. Teli posati a secco e sormontati di circa 10 cm.
b) Manto impermeabile in doppio strato settorizzato collaudabile ed iniettabile, realizzato con due fogli in PVC di 2 mm di spessore minimo ciascuno, di cui uno liscio e l'altro strutturato, saldati tra loro per compartimentazione secondaria (valvole e tubi di collaudo minimo quattro per comparto, comparti di circa 100 mc).
c) Strato di protezione in PVC liscio con spessore minimo di 1.8 mm
d) Profili waterstop in PVC estruso della larghezza minima di 310 mm, con 4 rilievi per l'ancoraggio di altezza minima 30 mm per formazione compartimentazione primaria unendolo per termosaldatura al pacchetto impermeabile in PVC, a formare comparti con dimensioni massime di 250 mq.

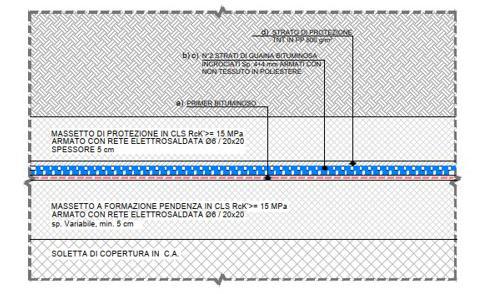

MESSA IN OPERA DELLE COPERTURE E SUPERFICI ORIZZONTALI FUORI FALDA
Manto impermeabile
a) Strato di primer bituminoso a solvente monocomponente, applicato a freddo con
b) Primo strato di impermeabilizzazione formato da membrana prefabbricata bitume-polimero elastoplastomerica di 4mm armata con tessuto non tessuto in poliestere, flessibilità -25°C.
Tale manto dovrà presentare sormonti laterali sigillati a fiamma di almeno 10 cm e sormonti in testa di 15 cm.
c) Secondo strato di impermeabilizzazione formato da membrana prefabbricata bitume-polimero elastoplastomerica di mm 4 armata con tessuto non tessuto di poliestere, flessibilità -10°C,
Tale manto dovrà presentare sormonti laterali sigillati a fiamma di almeno 10 cm e sormonti in testa di 15 cm e i giunti dovranno essere sfalsati rispetto al primo strato.
d) Strato di protezione TNT in polipropilene puro al 100% agugliato con esclusione di colle, del peso non minore di 800 g/m2 imputrescibile resistente ai microrganismi, accoppiato a film di polietilene LDPE sp. 0.3 mm. I teli devono essere posati a secco e sormontati di circa 10 cm.
Credits: MetroBlu scarl
